Maandag, 27 Mei 2013

Cara Sharing File, Print, Hardisk, CD-ROOM


Cara Sharing File atau Folder pada Windows 7

 Cara ini sangat praktis untuk mengirimkan berkas atau dokumen dan prosesnya sangat cepat. Berikut langkah-lakngkah sharing file atau folder pada windows 7
Syarat untuk berbagi dokumen (Sharing file) :
  1. Koneksi jaringan antar komputer
  2. Aktivasi Permission Share
  3. Gunakan Password jika ingin lebih aman dalam membagikan berkas atau dokumen (option)

Langkah 1

Cara terlebih dahulu folder atau direktori yang dibagikan :

Langkah 2

Aktifkan permission share



Langkah 3

Hasil Aktivasi share

Cara Sharing Printer Windows 7

Sharing printer berarti bahwa membagi sumber daya printer untuk diakses bersama oleh semua unit komputer dalam jaringan atau yang diatur hak akses oleh jaringan tersebut. Dengan membagi sumber daya printer atau Sharing printer maka setiap komputer yang berada dalam jaringan tersebut dapat mencetak menggunakan printer yang terpasang di komputer anda. Kali ini kita melakukan share printer yang terpasang di komputer yang terinstall sistem operasi Windows 7.

Berikut ini adalah lengkah demi langkah untuk membagi sumber daya printer agar dapat digunakan bersama-sama dalam jaringan.
  1. Klik Start
  2. Klik Devices and Printers
  3. Mungkin saja printer yang terpasang di komputer anda lebih dari satu, silahkan pilih printer mana yang akan dishare, pada jendela Devices and Printers. Sebagai contoh printer printer yang terpasang adalah Canon IP 2700 Series dan printer EPSON LX-300+/II. Yang akan di share adalah printer Canon iP 2700 Series
  4. Klik kanan pada nama printer yang akan di share yaitu Canon iP 2700 Series dan pilih Printer Properties.
  5. Pada jendela Canon iP2700 Series properties, klik tab Sharing.
  6. Klik (centang) pada kotak bertuliskan Share this printer.
  7. Klik OK
Cara Sharing printer pada Windows 7 sudah selesai, selanjutnya anda tinggal menghubungkan mengaktifkan nama printer di masing-masing unit komputer yang akan menggunakan printer secara bersama-sama. Bagaimana caranya? berikut ini cara untuk install printer yang sudah disharing pada jaringan.
Syarat untuk install printer klien adalah baik komputer dan printer yang terpasang pada komputer tersebut, keduanya harus dalam keadaan hidup, jadi komputer dan printer yang disharing harus sedang ON.
  1. Klik Start
  2. Klik Devices and Printers
  3. Klik Add a Printer
  4. Klik Add a network, wireless or bluetooth printer dan tunggu proses pencarian printer yang sudah di sharing dalam jaringan.
  5. Pilih nama printer dalam daftar (Canon iP 2700 Series)
  6. Klik Next
  7. Jika anda mencoba mencetak, silahkan klik tab Print a test page
  8. Klik Next
  9. Klik Finish

    Cara Sharing Drive Harddisk Win 7


    Pada tutorial ini saya akan mencoba mengenalkan kepada teman-teman cara melakukan setting share drive pc untuk share LAN atau pada jaringan local, na sebelumnya teman-teman sudah memiliki kabel LAN, dan sudah mengerti setting LANnya ya. Oke, langsung saja langkah pertama silahkan teman-teman koneksikan komputer teman-teman dengan LAN pada PC lain.
    Langkah1:


    Klik kanan drive yang akan kita lakukan share, pada contoh ini drive E yang akan saya lakukan share. Kemudian Anda klik Properties. Langkah2:
    Pilih tab sharing, kemudian klik advanced sharing. Maka akan muncul jendela baru sharing advance, seperti berikut ini.


    Langkah3:

  10.



    Berikut ini akan saya share tutorial tentang bagamana cara share CD-ROM dalam jaringan LAN. Hal ini sangat penting untuk kita pelajari, apalagi bagi anda yang mempunyai usaha di warnet yang misalnya ingin menginstall sebuah game dari CD/DVD ke semua komputer client anda, namun diwarnet anda hanya ada 1 CD-ROM yang biasanya hanya ada di komputer server. Nah, bagaimana nih kalo begini kasusnya?

    Untuk megatasi masalah diatas, dapat kita selesaikan dengan memanfaatkan sebuah fasilitas yang ada pada windows, yaitu fasilitas share atau berbagi. Dengan fasilitas ini, kita dapat berbagi CD-ROM, folder, musik, program, printer, kamera, dsb.

    Oke, langsung ke TKP!

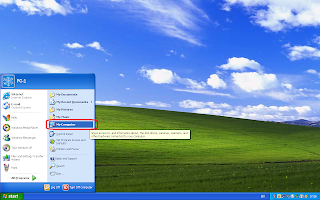

    1. Klik Start, kemudian masuk ke My Computer

    2. Klik kanan pada CD-ROM yang akan di share, kemudian klik Share and Security

    3. Klik tulisan If you ........

    4. Centang "Share this folder on the network". Kemudian beri nama pada "Share name"

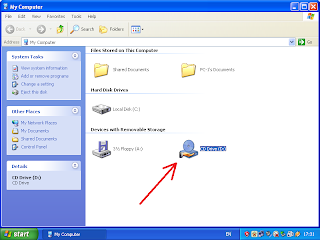

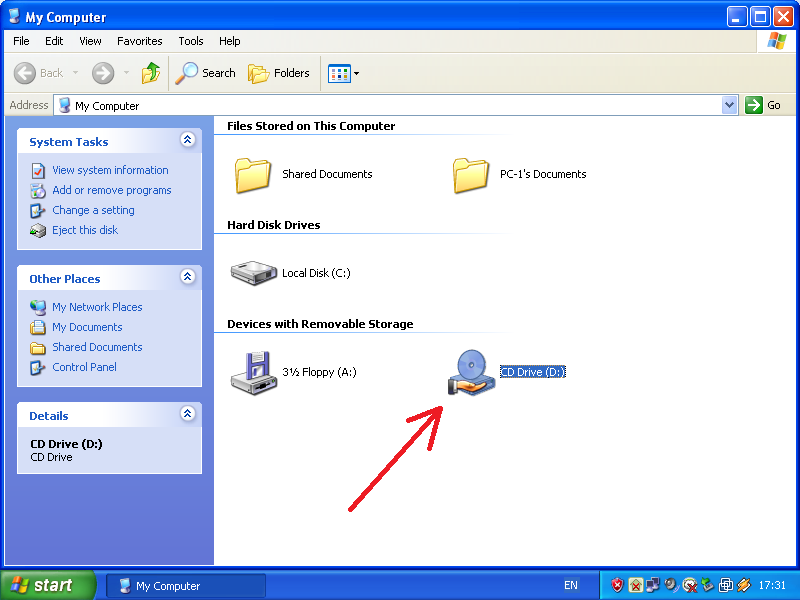

    5. Jika berhasil, maka akan muncul icon tangan pada sisi icon yang dishare


    Sampai disini proses sharing telah berhasil. Selanjutnya akan kita bahas tentang bagaimana cara mengaksesnya dari komputer client.

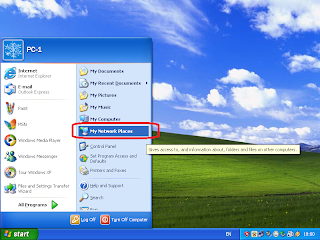

    1. Klik My Network Places

    2. Klik Share
    3. Isi IP server pada kolom pencarian, lalu klik search
    4. Jika IP benar, maka akan muncul di sebelah kanan seperti pada gambar dibawah, double klik IP tersebut.
     Sumber informasi :
    http://rshsmart.blogspot.com/2011/03/cara-share-cd-rom-di-jaringan-lan.html
    http://www.kotepoke.org/2012/05/cara-sharing-drive-harddisk-win-7.html
    http://teknisikomputerdenpasar.blogspot.com/2012/11/cara-sharing-printer-windows-7.html
    http://fikrismkn1cjr.blogspot.com/2013/04/cara-sharing-file-atau-folder-pada.html

jenis pengkabelan jaringan komputer

Jenis Kabel dalam Jaringan

Materi Jaringan Komputer : Jenis Kabel dalam Jaringan

Jenis-jenis Media Transmisi/Kabel dalam Jaringan

Kabel yang digunakan pada jaringan komputer ada berbagai macam jenis mulai dari yang penghantarnya pendek hingga jauh, dari yang penghantarnya lambat hingga cepat. Berikut ini berbagai jenis kabel yang umum dipakai:

  • Thin Ethernet (Thinnet)

Thin Ethernet atau Thinnet memiliki keunggulan dalam hal biaya yang relatif lebih murah dibandingkan dengan tipe pengkabelan lain, serta pemasangan komponennya lebih mudah. Panjang kabel thin coaxial/RG-58 antara 0.5 – 185 m dan maksimum 30 komputer terhubung.

  • Thick Ethernet (Thicknet)


Dengan thick Ethernet atau thicknet, jumlah komputer yang dapat dihubungkan dalam jaringan akan lebih banyak dan jarak antara komputer dapat diperbesar, tetapi biaya pengadaan pengkabelan ini lebih mahal serta pemasangannya relatif lebih sulit dibandingkan dengan Thinnet. Pada Thicknet digunakan transceiver untuk menghubungkan setiap komputer dengan sistem jaringan. Panjang kabel transceiver maksimum 50 m, panjang kabel Thick Ethernet maksimum 500 m dengan maksimum 100 transceiver terhubung.
  • Twisted Pair Ethernet

Kalau di lihat kabel twisted pair mirip dengan kabel pada telepon. Di dalamnya ada beberapa pasangan kabel yang saling dipelintir dengan pasangannya sehingga disebut twisted pair. Maksud dari pelintiran kabel adalah mengurangi interferensi, derau (noise) dan gangguan yang masuk. Ada 2 macam kabel ini, yaitu:
  1. Shielded Twisted Pair (STP), kabel dengan selubung pembungkus
  2. Unshielded Twisted Pair (UTP), kabel tanpa selubung pembungkus
Fungsi selubung untuk penahan (grounding) untuk mengurangi gangguan jadi kabel STP lebih bagus dibandingkan UTP.

Karakteristik utama kabel twisted pair adalah sebagai berikut:
  1. Kabel yang dipelintir satu sama lain untuk mengurangi interferensi listrik.
  2.  Dapat terdiri atas dua, empat atau lebih pasangan kabel.
  3.  Dapat melewatkan sinyal sampai 10 Mbps.
  4. Koneksi menggunakan RJ-11 atau RJ-45.
  5. STP tahan gangguan daripada UTP sehingga kecepatannya sampai 100 Mbps.
  6.  Dibutuhkan hub untuk membangun sebuah LAN.
  7. Lebih mudah dipelihara karena kerusakan pada satu saluran tidak menganggu saluran lain.Karakteristik utama kabel twisted pair adalah sebagai berikut:
  8. Kabel yang dipelintir satu sama lain untuk mengurangi interferensi listrik.
  9.  Dapat terdiri atas dua, empat atau lebih pasangan kabel.
  10.  Dapat melewatkan sinyal sampai 10 Mbps.
  11. Koneksi menggunakan RJ-11 atau RJ-45.
  12.  STP tahan gangguan daripada UTP sehingga kecepatannya sampai 100 Mbps.
  13.  Dibutuhkan hub untuk membangun sebuah LAN.
  14.  Lebih mudah dipelihara karena kerusakan pada satu saluran tidak menganggu saluran lain.
  • Fiber Optic



Jaringan yang menggunakan Fiber Optic (FO) biasanya perusahaan besar, dikarenakan harga dan proses pemasangannya lebih sulit. Namun demikian, jaringan yang menggunakan FO dari segi kehsaudaralan dan kecepatan tidak diragukan. Kecepatan pengiriman data dengan media FO lebih dari 100 Mbps dan bebas pengaruh lingkungan.









Sumber informasi : http://www.it-artikel.com/2012/07/jenis-kabel-dalam-jaringan.html

Keuntungan dan kelemahan client server dan peer to peer


KELEBIHAN, KEURANGAN DARI CLIENT SERVER DAN PEER TO PEER
A.Jaringan client server
Dalam jaringan ini satu komputer berfungsi sebagai pusat pelayanan (server) dan komputer yang lain berfungsi meminta pelayanan ( client ). Sesuai dengan namanya, client server berarti adanya pembagian kerja pengelolaan data antara client dan server. Saat ini, sebagian besar jaringan menggunakan model client/server.
B.Jaringan Peer to Peer
Dalam jaringan ini tidak ada komputer yang berfungsi khusus, dan semua komputer dapat berfungsi sebagai client dan server dalam satu saat bersamaan. Pengguna masing-masing komputer bertanggung jawab terhadap administrasi resource komputer ( dengan membuat nama user, membuat share, menandai ijin mengakses share tersebut). Tiap-tiap user bertanggung jawab juga mengenal pembackupan data pada komputer. Sayangnya penempatan resource dapat menjadi sulit pada network peer to peer yang mempunyai lebih banyak komputer
Kelebihan peer to peer
Kelebihan client server
Pelaksanaan tidak terlalu mahal
Memberikan keamanan yang lebih baik
Tidak membutuhkan software server NOS ( Network Operating System )
Lebih mudah pengaturannya bila networknya besar karena administrasinya disentralkan
Tidak membutuhkan administrator network yang handal
Semua data dapat dibackup pada satu lokasi sentral
Kerugian
Kerugian
Tidak cocok untuk network skala besar, administrasi menjadi tidak terkontrol
Membutuhkan software NOS yang mahal contoh : NT atau server Windows 2000, XP,Novell, UNIX
Tiap user harus dilatih untuk menjalankan tugas administrative
Membutuhkan hardware yang lebih tinggi dan mahal untuk mesin server
Keamanan kurang
Membutuhkan administrator yang profesional
Semua mesin yang sharing resource tidak mempengaruhi performa
Mempunyai satu titik lemah jika menggunakan satu server, data user menjadi tak ada jika server mati.







Sumber informasi :  http://roelangga.wordpress.com/2008/10/07/kelebihan-dan-kekurangan-dari-client-server-dan-peer-to-peer/

Macam - Macam Topologi Jarigan Komputer

Macam-macam Topologi Jaringan Komputer

Jenis-Jenis Jaringan Komputer : Macam - macam Topologi Jaringan Komputer

Topologi Jaringan adalah hal yang menjelaskan hubungan geometris antara unsur-unsur dasar penyusun jaringan, yaitu node, link, dan station. Macam Topologi Jaringan ada 5 macam yaitu Topologi Bintang, Topologi Cincin, Topologi Bush, Topologi Mesh, Topologi Pohon. Semua ini merupakan Topologi Jaringan Komputer.

Sedangkan Topologi jaringan dalam telekomunikasi adalah suatu cara menghubungkan perangkat telekomunikasi yang satu dengan yang lainnya sehingga membentuk jaringan. Dalam suatu jaringan telekomunikasi, jenis topologi yang dipilih akan mempengaruhi kecepatan komunikasi. Untuk itu maka perlu dicermati kelebihan/keuntungan dan kekurangan/kerugian dari masing masing topologi berdasarkan karakteristiknya masing topologi berdasarkan karakteristiknya. Berikut ini adalah jenis atau Macam - macam Topologi dari jaringan tersebut

  • Topologi bus
  •  Topologi Ring
  •  Topologi Star
  •   Topologi Tree
  • Topologi Mesh

Topologi bus merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel sepaksi menjamur. Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain.

Kesulitan utama dari penggunaan kabel sepaksi adalah sulit untuk mengukur apakah kabel sepaksi yang dipergunakan benar-benar matching atau tidak. Karena kalau tidak sungguh-sungguh diukur secara benar akan merusak NIC (network interface card) yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya. Topologi ini juga sering digunakan pada jaringan dengan basis fiber optic (yang kemudian digabungkan dengan topologi star untuk menghubungkan dengan client atau node.).

Pada topologi bus dua ujung jaringan harus diakhiri dengan sebuah terminator. Barel connector dapat digunakan untuk memperluasnya. Jaringan hanya terdiri dari satu saluran kabel yang menggunakan kabel BNC. Komputer yang ingin terhubung ke jaringan dapat mengkaitkan dirinya dengan men tap Ethernetnya sepanjang kabel.

Instalasi jaringan Bus sangat sederhana, murah dan maksimal terdiri atas 5-7 komputer. Kesulitan yang sering dihadapi adalah kemungkinan terjadinya tabrakan data karena mekanisme jaringan relatif sederhana dan jika salah satu node putus maka akan mengganggu kinerja dan trafik seluruh jaringan


 Gambar Topologi Bus
Topologi cincin adalah topologi jaringan berbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya, sedemikian sehingga membentuk jalur melingkar membentuk cincin. Pada topologi cincin, komunikasi data dapat terganggu jika satu titik mengalami gangguan. Jaringan FDDI mengantisipasi kelemahan ini dengan mengirim data searah jarum jam dan berlawanan dengan arah jarum jam secara bersamaan. Topologi ring digunakan dalam jaringan yang memiliki performance tinggi, jaringan yang membutuhkan bandwidth untuk fitur yang time-sensitive seperti video dan audio, atau ketika performance dibutuhkan saat komputer yang terhubung ke jaringan dalam jumlah yang banyak.


 Gambar Topologi Ring
Topologi star digunakan dalam jaringan yang padat, ketika endpoint dapat dicapai langsung dari lokasi pusat, kebutuhan untuk perluasan jaringan, dan membutuhkan kehandalan yang tinggi. Topologi ini merupakan susunan yang menggunakan lebih banyak kabel daripada bus dan karena semua komputer dan perangkat terhubung ke centralpoint. Jadi bila ada salah satu komputer atau perangkat yang mengalami kerusakan maka tidak akan mempengaruhi yang lainnya (jaringan).


 Gambar Topologi Star
Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral dengan hirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer .


 Gambar Topologi Tree
Topologi jala atau Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicatedlinks).
Dengan demikian maksimal banyaknya koneksi antar perangkat pada jaringan bertopologi mesh ini dapat dihitung yaitu sebanyak n(n-1)/2. Selain itu karena setiap perangkat dapat terhubung dengan perangkat lainnya yang ada di dalam jaringan maka setiap perangkat harus memiliki sebanyak n-1 Port Input/Output (I/O ports).



Sumber informasi : http://www.it-artikel.com/2012/04/macam-macam-topologi-jaringan-komputer.html
